Zwischenelement Nr. 7600Z M12 30 kN

aus legiertem Vergütungsstahl, in geschmiedeter, schwarz verzinkter Ausführung · Anwendung:
1. Positionierung des Zwischenelements mittels Befestigungssatz auf dem Werkzeugtisch
2. Trägerelement des Kraftspanners auf dem Zwischenelement, ebenfalls mittels Befestigungssatz, montieren
3. Durch das Betätigen der Verstellschraube kann der Spannarm in der Höhe stufenlos verstellt und das Werkstück gespannt werden.
Weitere Spannhöhen durch den Aufbau mehrerer Zwischenelemente möglich.

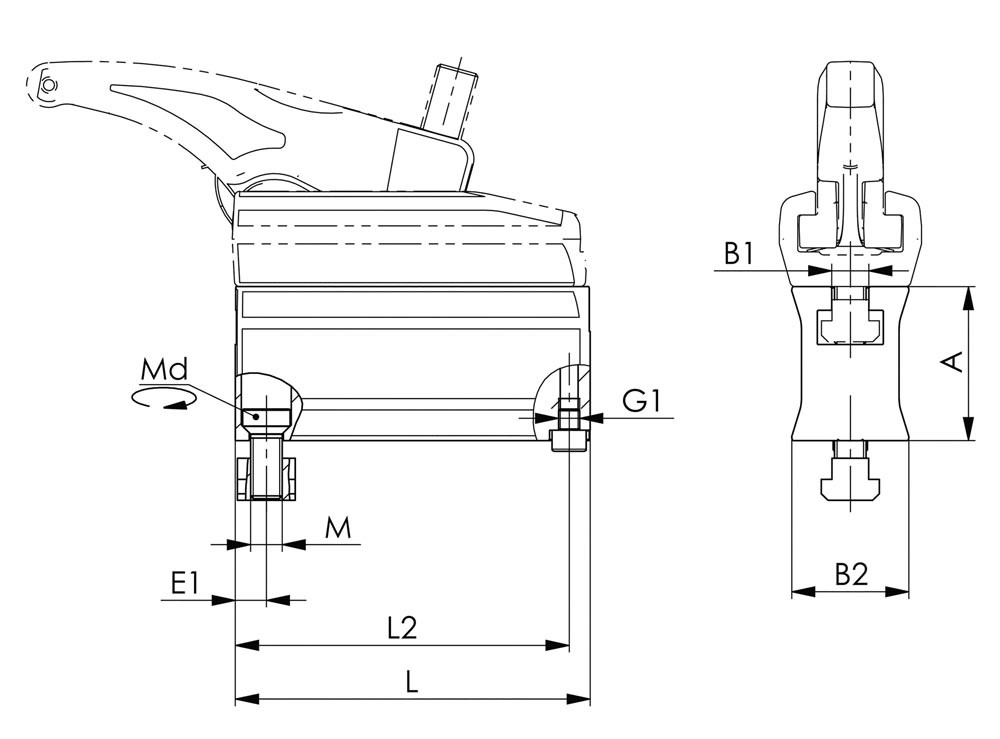

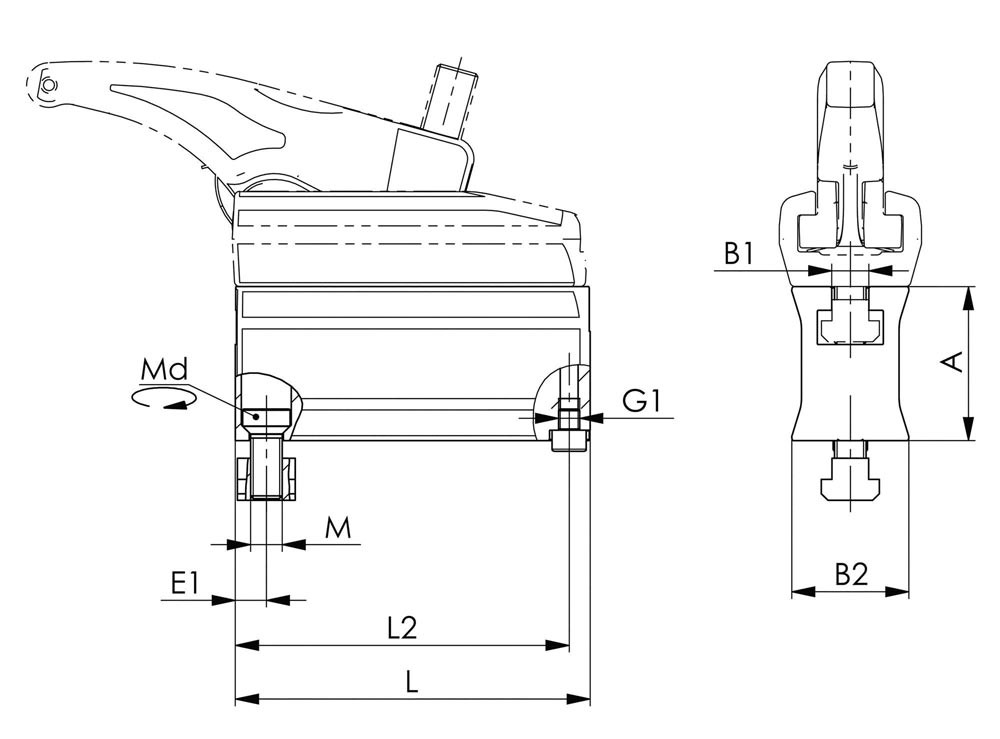

Weitere technische Eigenschaften:
· A: 60mm
· B1: 14mm
· B2: 45mm
· G1: M8
· Gewinde: M12
· E1: 12mm
· L2: 127mm
· L: 135mm
· passend zu: Kraftspanner Nr.7600
· M: M12

Lieferung inkl. Befestigungssatz 7600BF und Zylinderschraube
