Abbildung ähnlich

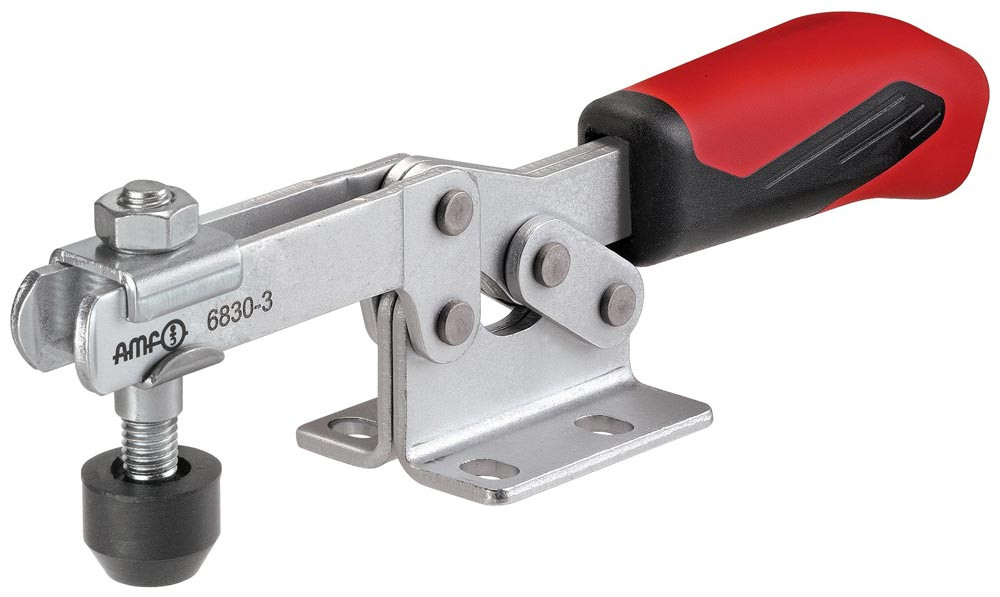

Waagrechtspanner Nr. 6830 Größe 4 waagrechter Fuß
E427204
52,95 EUR
(exkl. MwSt.)
63,01 EUR
(inkl. MwSt.)
je 1 Stück
Verfügbar auf Anfrage
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit waagrechtem Fuß

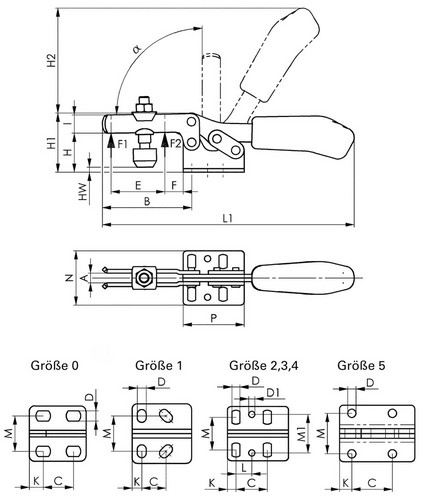

Weitere technische Eigenschaften:
· C: 41mm
· D: 8,5mm
· Andrückschraube: M8 x 65
· HW min.: -4mm
· L1: 287mm
· F1: 2kN
· Gesamthöhe: 74mm
· L: 20,5mm
· a*: 90°
· Bauart: waagrechter Fuß
· F: 27mm
· P: 57mm
· K: 8mm
· A: 10mm
· HW max.: 24mm
· H1: 75mm
· H2: 126mm
· M1: 43mm
· I: 20mm
· F2: 3kN
· B: 113mm
· E: 63mm
· M: 29-43mm
· H: 45mm
· N: 58mm
· Gesamtlänge: 281mm
· D1: 8,5mm
Weitere technische Eigenschaften:
· C: 41mm
· D: 8,5mm
· Andrückschraube: M8 x 65
· HW min.: -4mm
· L1: 287mm
· F1: 2kN
· Gesamthöhe: 74mm
· L: 20,5mm
· a*: 90°
· Bauart: waagrechter Fuß
· F: 27mm
· P: 57mm
· K: 8mm
· A: 10mm
· HW max.: 24mm
· H1: 75mm
· H2: 126mm
· M1: 43mm
· I: 20mm
· F2: 3kN
· B: 113mm
· E: 63mm
· M: 29-43mm
· H: 45mm
· N: 58mm
· Gesamtlänge: 281mm
· D1: 8,5mm
Merkmale
| Größe | 4 |
| Marke | AMF |
| Haltekraft F1 | 2 kN |
| Spannweite | 63 mm |
| Länge gespannt | 287 mm |
| Spannhöhe | 45 mm |
| Höhe gespannt | 75 mm |
| Haltekraft F2 | 3 kN |
| Bohrungs-Ø | 8,5 mm |
