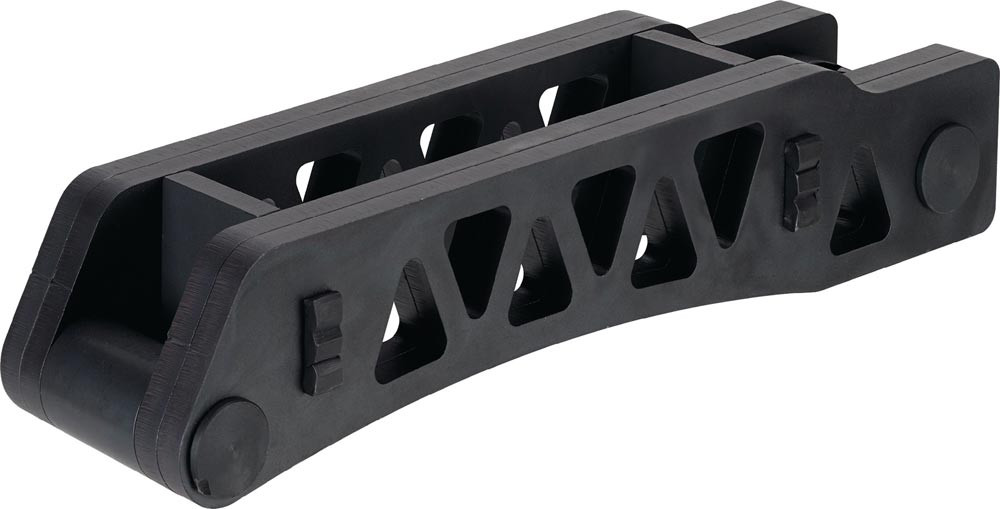

Spanneisen Nr. 6311 für T-Nut 20 + 22 + 24 + 28 mm Länge 200 mm

leichte Bauweise · Vergütungsstahl brüniert · Anwendung:
Das Spanneisen wird bei allen Spannaufgaben, bei denen über T-Nuten, Nuten und Gewindebohrungen gespannt wird, eingesetzt

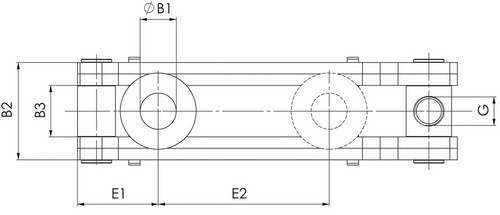

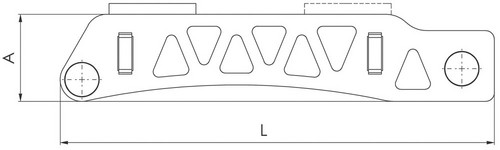

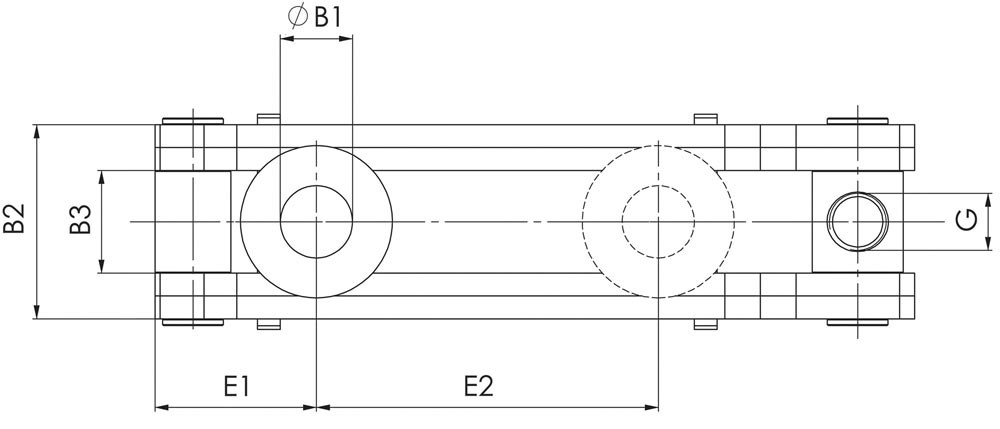

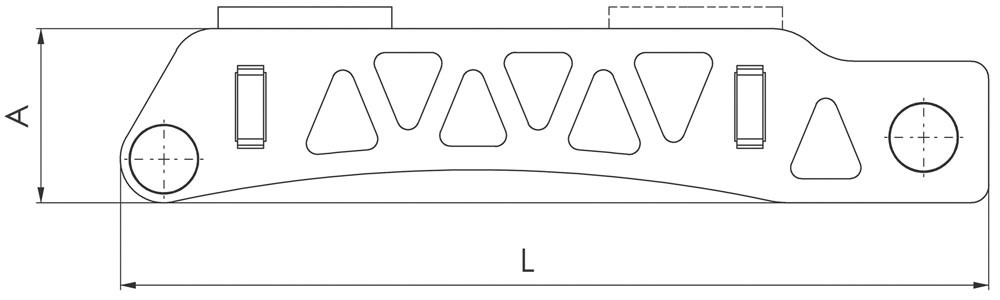

Weitere technische Eigenschaften:
· Breite: 49 mm
· Länge: 200 mm
· A: 44mm
· B1: 22mm
· B2: 49mm
· E2: 89mm
· E1: 43mm
· Gewicht: 1289g
· G: M20
· L: 200mm
· Stärke: 44 mm
· Schlitzbreite: 22 mm

Vorteile:
Durch die enorme Gewichtseinsparung der leichten Bauweise kann dieses Spanneisen zusätzlich zu allen anderen Spannaufgaben auch bei rotierenden Spannaufgaben eingesetzt werden. Variable und schnelle Verstellmöglichkeit im Abstand zum Werkstück. Es sind keine weiteren Spannunterlagen zum Erreichen der benötigten Spannhöhe notwendig. Die Unterlegscheibe ist unverlierbar mit dem Spanneisen verbunden.
Hinweis:
Zum Spannen können wahlweise Spannschrauben DIN 787, Stiftschrauben DIN 6379 und Zylinderschrauben ISO 4762 verwendet werden

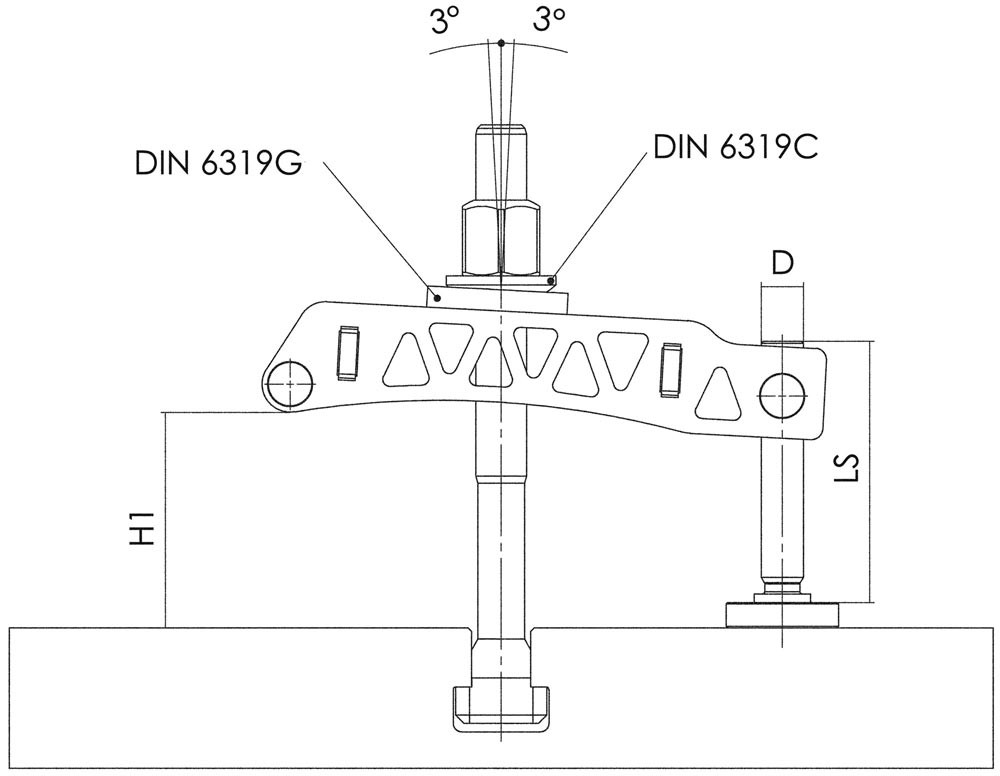

Maß H1 ist abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter
