Abbildung ähnlich

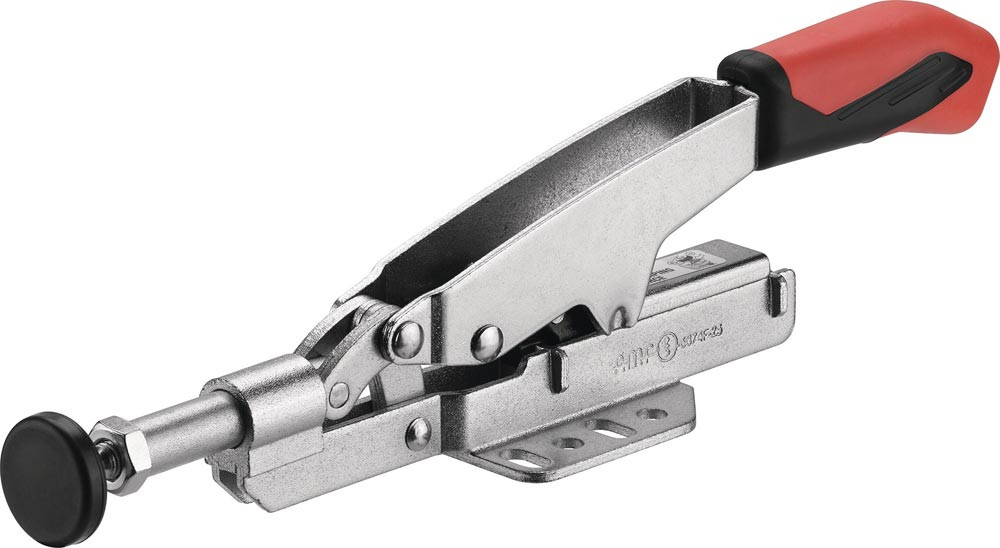

Schubstangenspanner Nr. 6874F Größe 25 waagrechter Fuß

Artikelnummer: E6443367

37,95 EUR (exkl. MwSt.)

45,16 EUR (inkl. MwSt.)

je 1 Stück

Verfügbar auf Anfrage

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

variabel · mit waagrechtem Fuß · mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannweiten · verzinkt und passiviert · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · automatischer Höhenausgleich S:
Größe 15 = 8 mm
Größe 25 = 13 mm
maximaler Höhenausgleich:
Größe 15 = 25 mm
Größe 25 = 35 mm

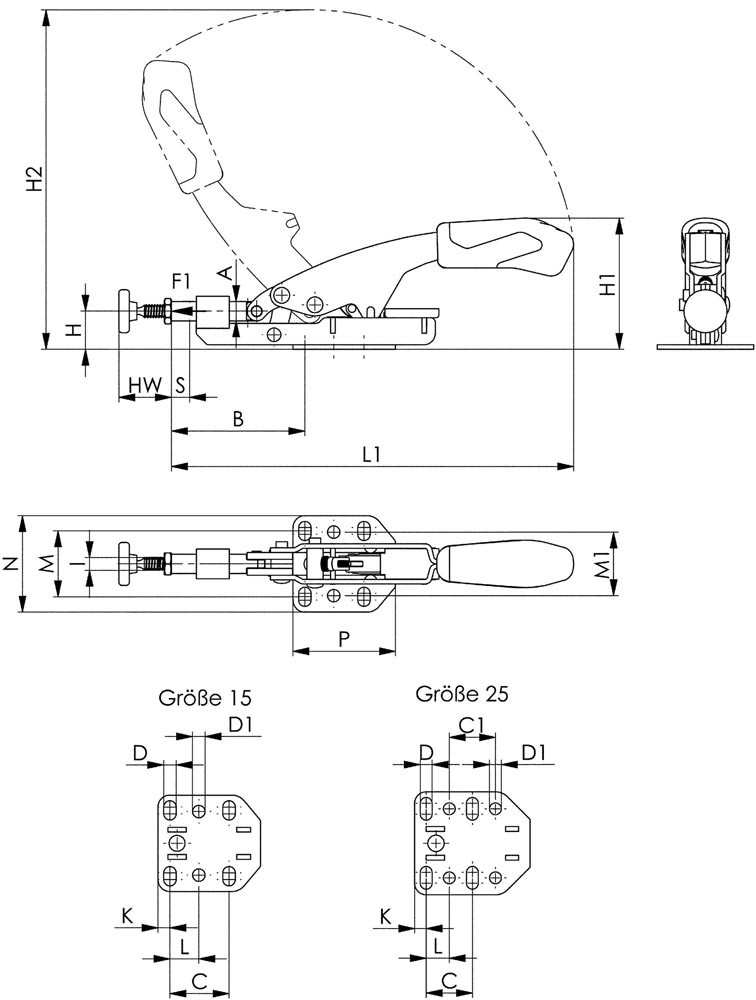

Weitere technische Eigenschaften:
· A: 12mm
· C: 25mm
· D: 7mm
· HW min.: 16mm
· L1: 256mm
· HW max.: 35mm
· H1: 71mm
· F1: 3kN
· H2: 207mm
· L: 13mm
· M1: 38mm
· Bohrungs-Ø: 7 mm
· I: M8
· B: 72-98mm
· P: 63,5mm
· K: 6mm
· C1: 25mm
· M: 32-44mm
· H: 23mm
· N: 57mm
· D1: 7mm

Lieferung mit verzinkter Andrückschraube

Merkmale

Größe	25
Andrückschraube	M8 x 50
Länge gespannt	256 mm
Höhe gespannt	71 mm
Spannhöhe	23 mm
Haltekraft F1	3 kN
Marke	AMF
Höhe geöffnet	207 mm
Bauart	waagrechter Fuß

Varianten

Schubstangenspanner Nr. 6874F Größe 15 waagrechter Fuß Artikelnummer: E6443366

Verfügbar auf Anfrage

35,95 EUR (exkl. MwSt.)

42,78 EUR (inkl. MwSt.)

je 1 Stück

Größe	Länge gespannt	Höhe gespannt	Spannhöhe	Haltekraft F1	Andrückschraube	Höhe geöffnet
15	177 mm	58 mm	17 mm	2 kN	M6 x 37	145 mm
