Abbildung ähnlich
51,95 EUR
(exkl. MwSt.)
61,82 EUR
(inkl. MwSt.)
je 1 Stück
Verfügbar auf Anfrage
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung

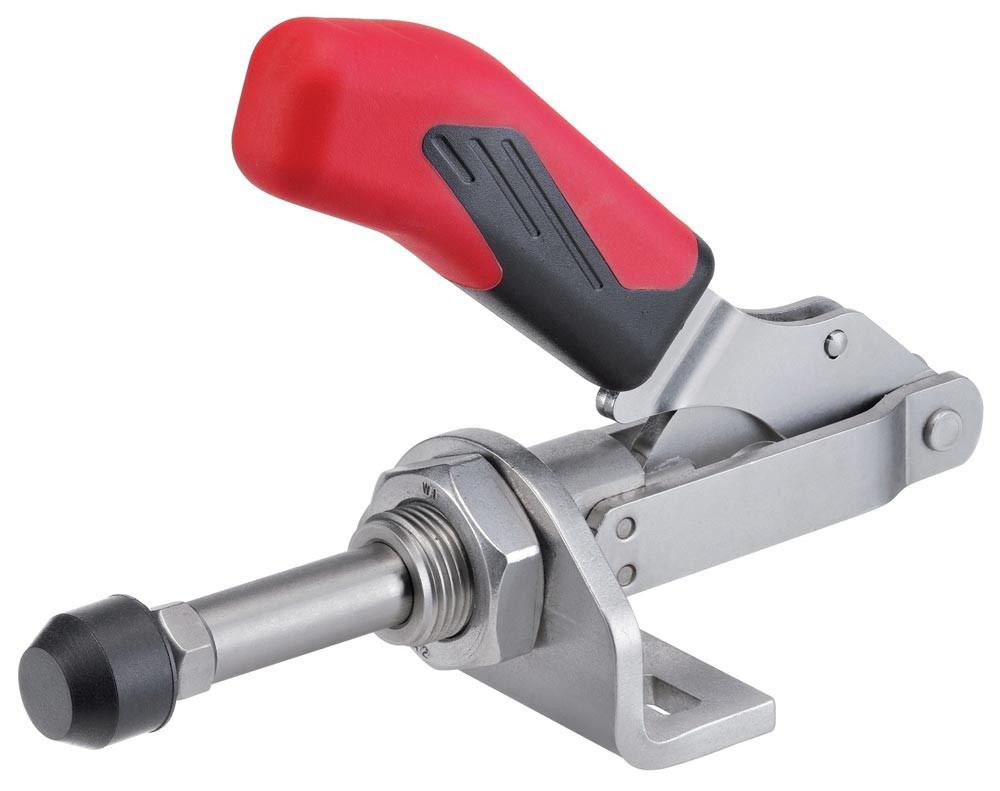

mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

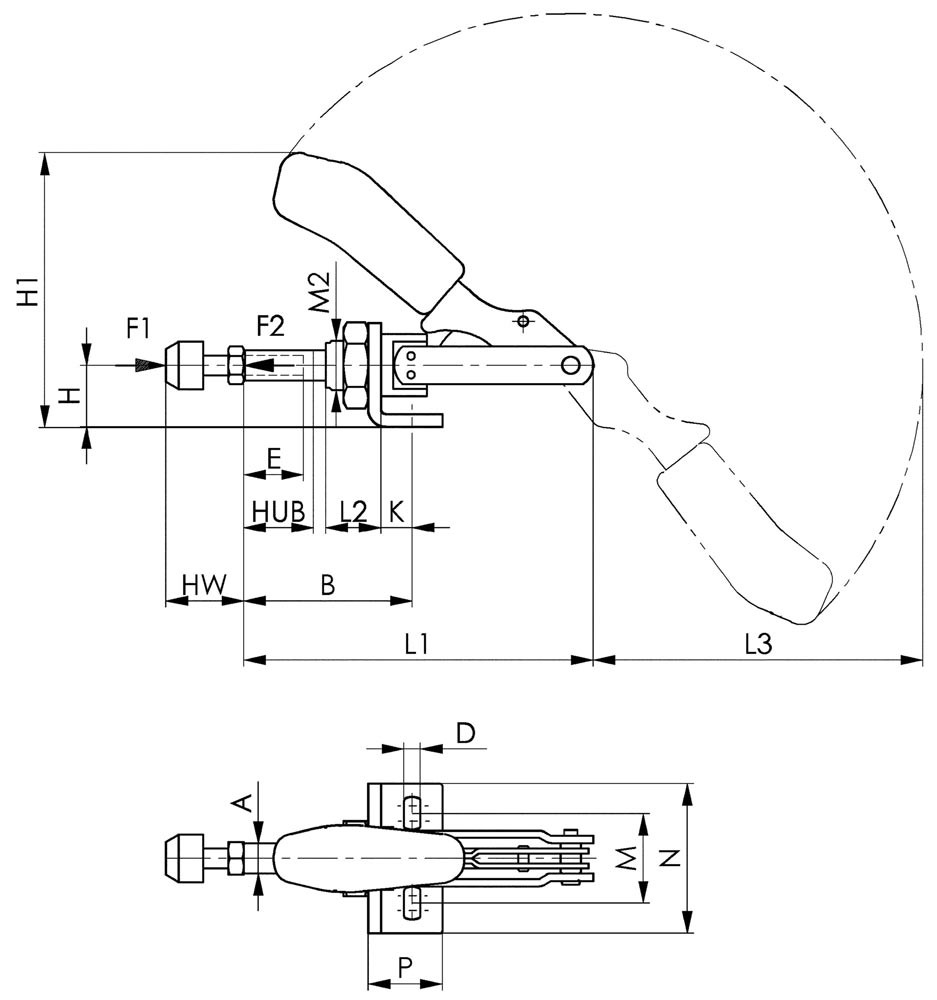

Weitere technische Eigenschaften:
· A: 10mm
· D: 5,6mm
· M max.: 36mm
· M min.: 31,8mm
· L2: 19mm
· M2: M16x1,5mm
· L1: 114mm
· H1: 85,5mm
· F1: 2kN
· Gesamthöhe: 95mm
· B max.: 58,5mm
· Bohrungs-Ø: 5,6 mm
· F2: 2kN
· B min.: 32,5mm
· P: 34mm
· K: 12,5mm
· E: 20mm
· H: 20mm
· N: 50mm
· Gesamtlänge: 114mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Weitere technische Eigenschaften:
· A: 10mm
· D: 5,6mm
· M max.: 36mm
· M min.: 31,8mm
· L2: 19mm
· M2: M16x1,5mm
· L1: 114mm
· H1: 85,5mm
· F1: 2kN
· Gesamthöhe: 95mm
· B max.: 58,5mm
· Bohrungs-Ø: 5,6 mm
· F2: 2kN
· B min.: 32,5mm
· P: 34mm
· K: 12,5mm
· E: 20mm
· H: 20mm
· N: 50mm
· Gesamtlänge: 114mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Merkmale
| Größe | 2 |
| Andrückschraube | M6 x 25 |
| Hub | 26 mm |
| Marke | AMF |
| Bauart | kleiner Winkelfuß |
| Haltekraft F1 | 2 kN |
| Länge gespannt | 114 mm |
| Spannhöhe | 20 mm |
| Höhe gespannt | 85,5 mm |
| Haltekraft F2 | 2 kN |
Varianten
44,95 EUR
(exkl. MwSt.)
53,49 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
46,95 EUR
(exkl. MwSt.)
55,87 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
51,95 EUR
(exkl. MwSt.)
61,82 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
58,95 EUR
(exkl. MwSt.)
70,15 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
90,95 EUR
(exkl. MwSt.)
108,23 EUR
(inkl. MwSt.)
je 1 Stück
|
Angaben zur Marke
AMF
